Как разобрать ноутбук Asus
Описание неисправности:
После двух лет безупречной работы ноутбука asus Eee PC 1005 PE (а работал он "и день и ночь", т.к. пользовались им практически все члены семьи, и даже кот не упускал случая прилечь на клавиатуру), я как-то обратил внимание на едва уловимый и периодически повторяющийся звук, исходящий из левой части корпуса, похожий на шелест, шорох. По началу беспокойства это не вызывало, но со временем я стал слышать его постоянно.
Еще спустя какое-то время звук стал громче, к шороху периодически добавлялось трение. Работать пока еще не мешало.

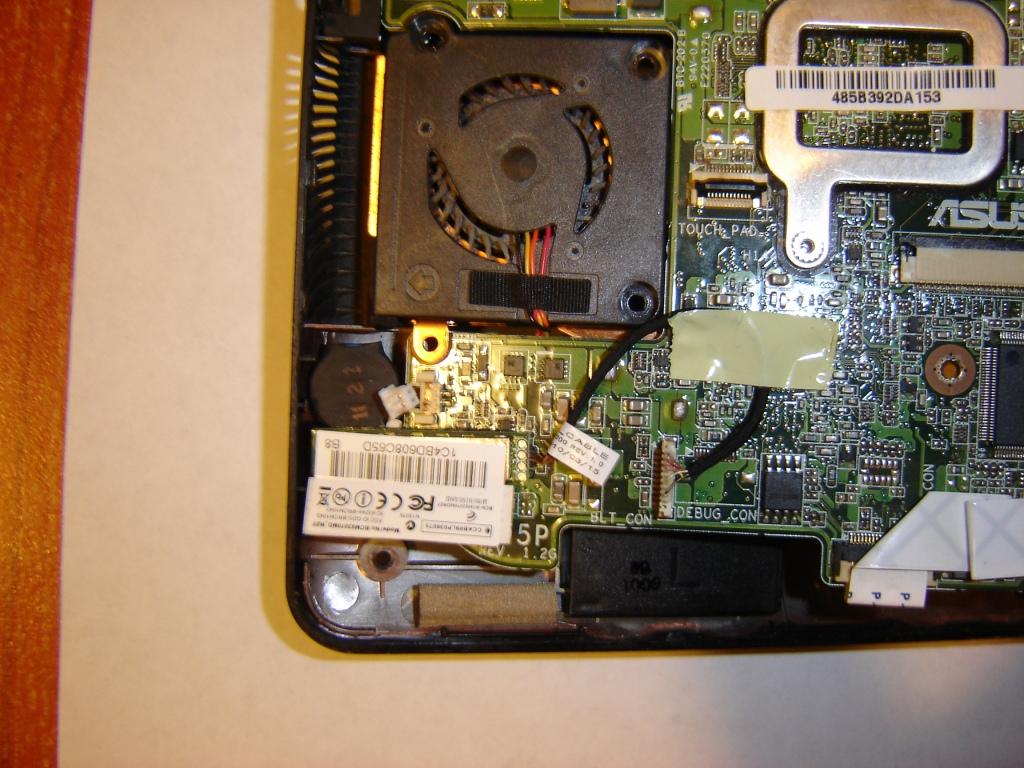

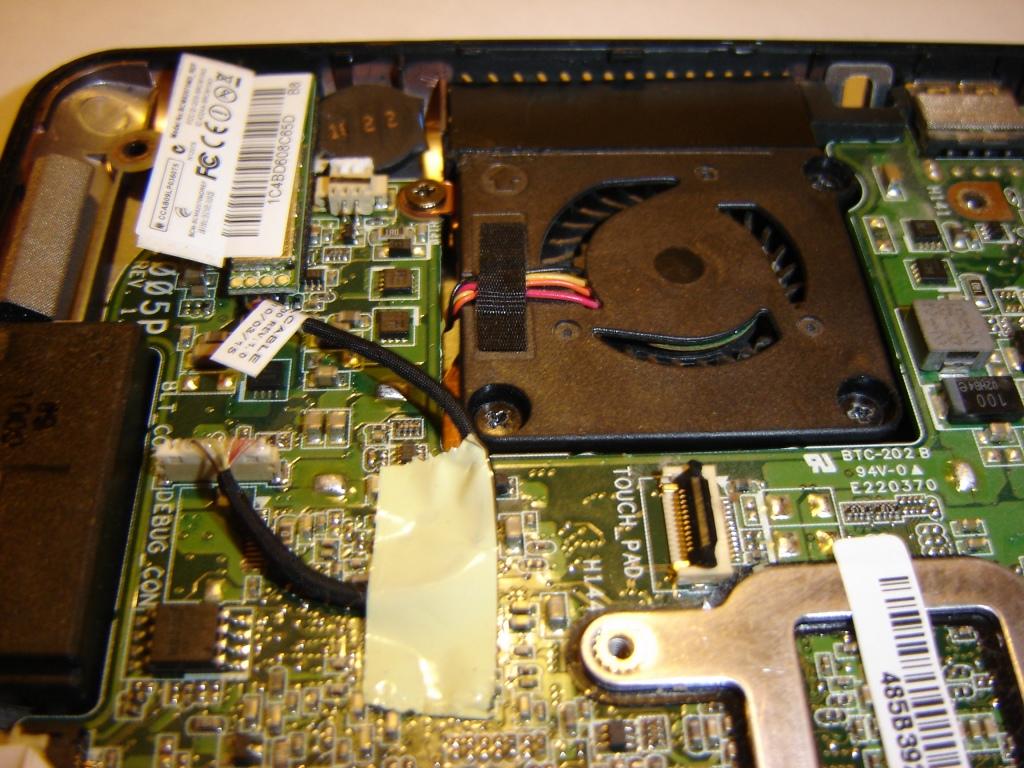

Но время шло, звук становился все более отчетливым, и было совершенно ясно, что шумит кулер, поскольку все эти "явления" наблюдались в момент его включения. Причем при легком постукивании, наклоне ноутбука вправо-влево, вперед-назад звук менял тональность, но не пропадал.
Дальше - больше. Скрежет и сильное трение уже просто мешали работать и сбивали с мысли. Я понял - тянуть дальше не стоит, необходимо вскрытие.

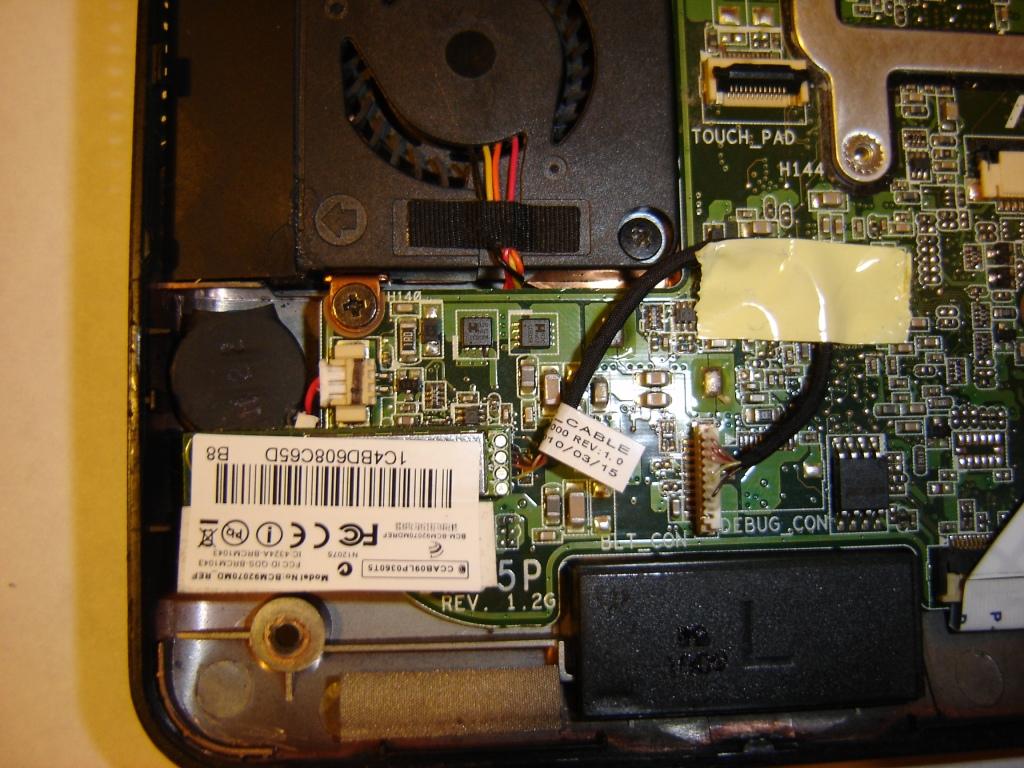

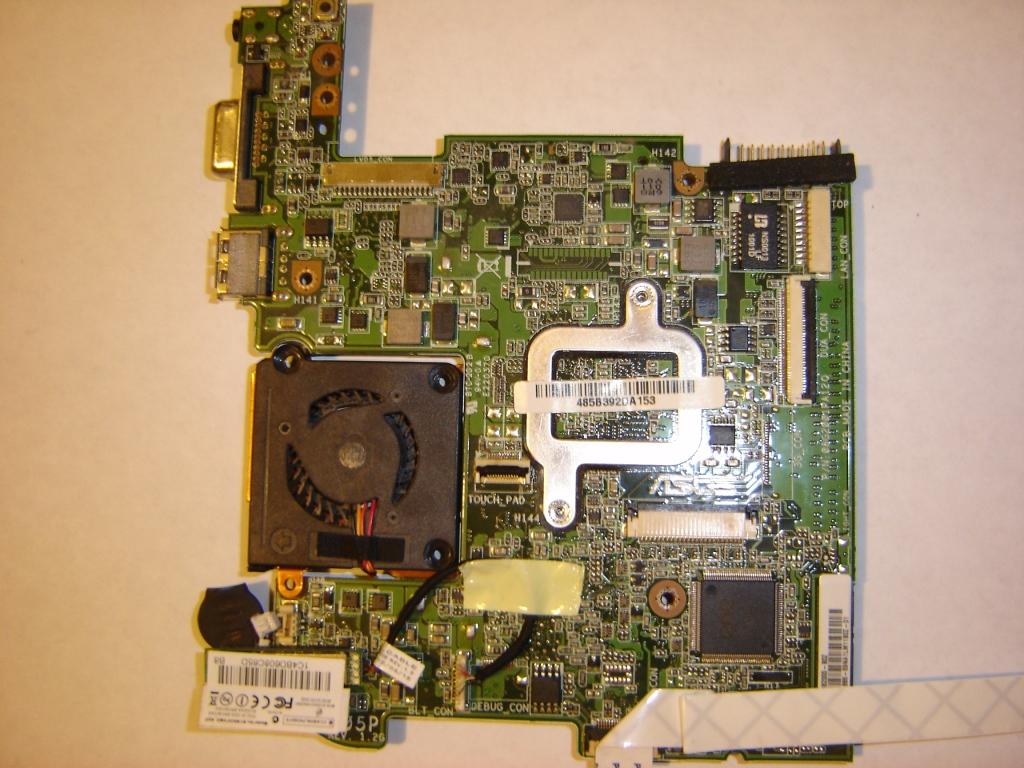

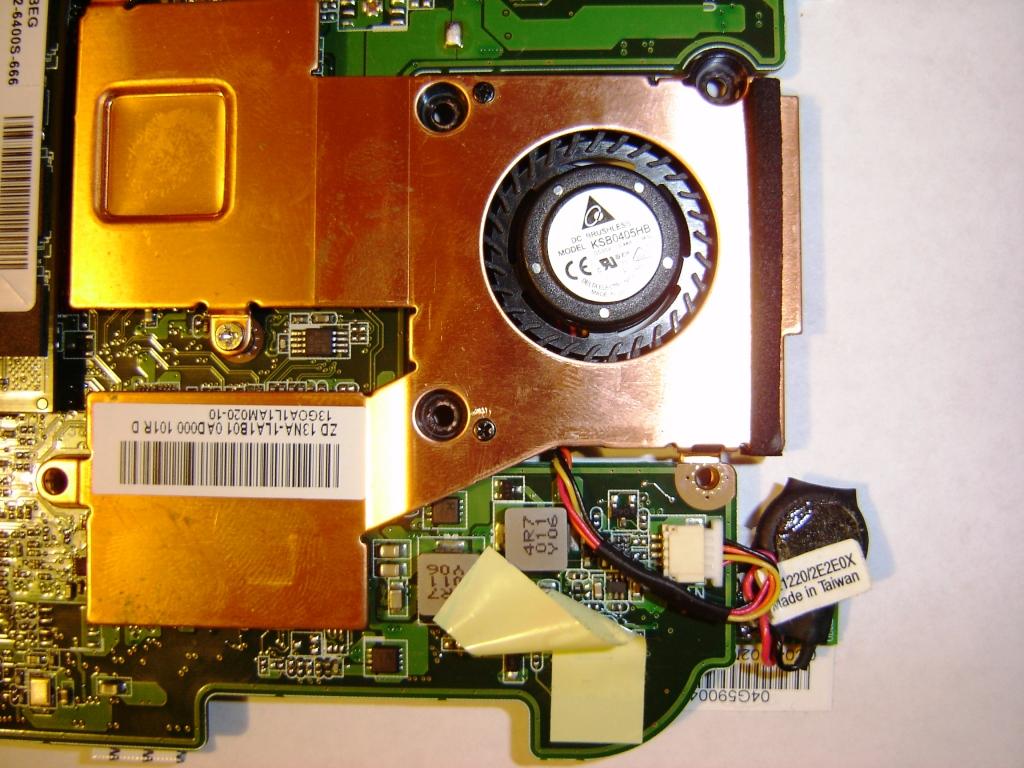

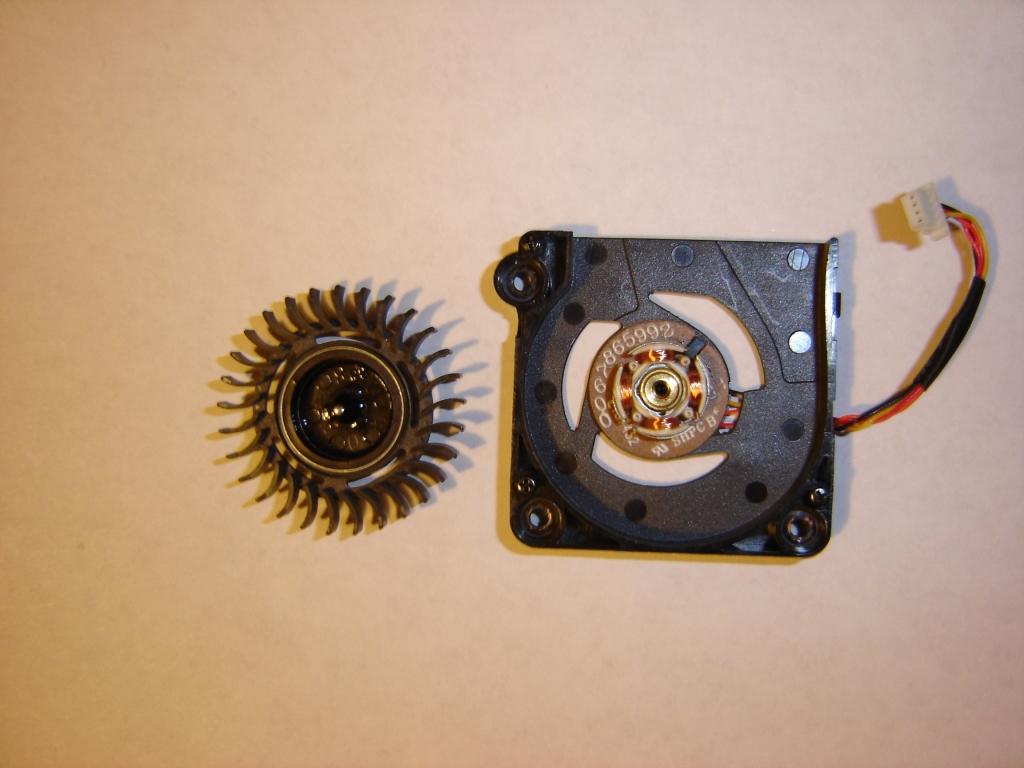

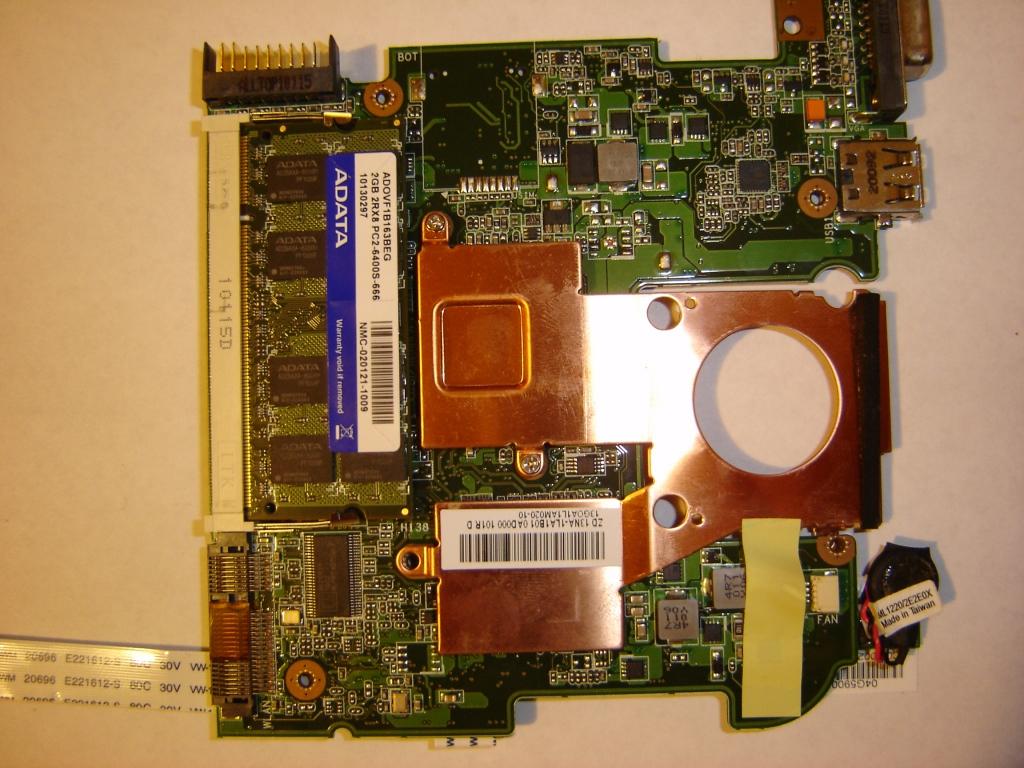

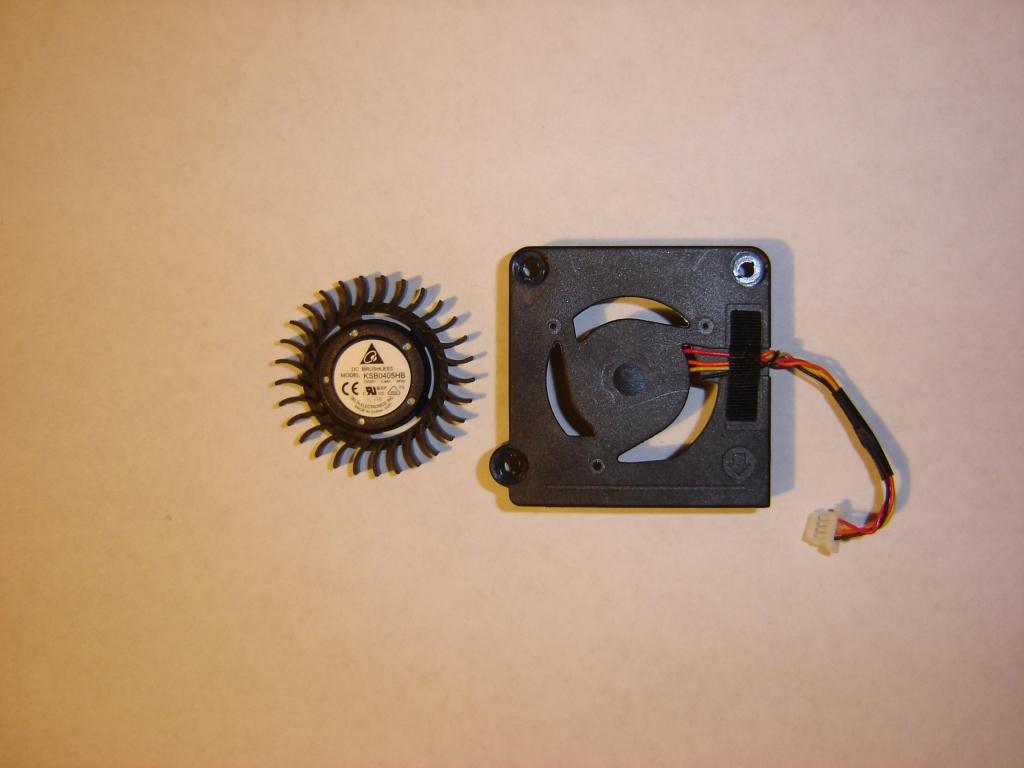

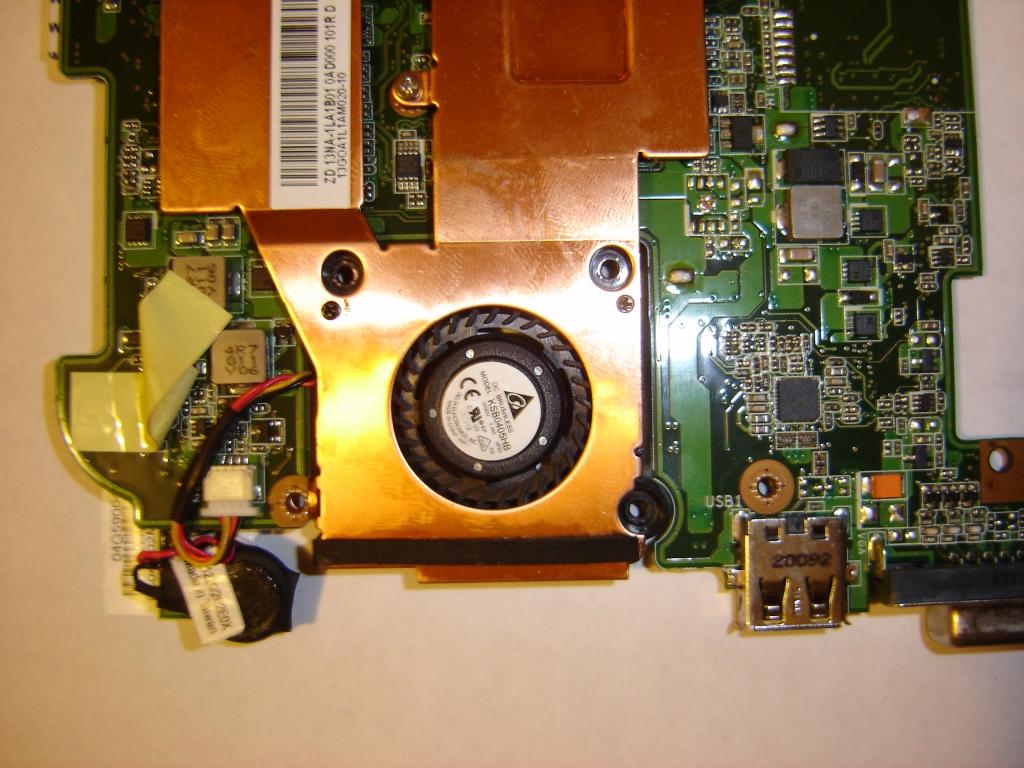

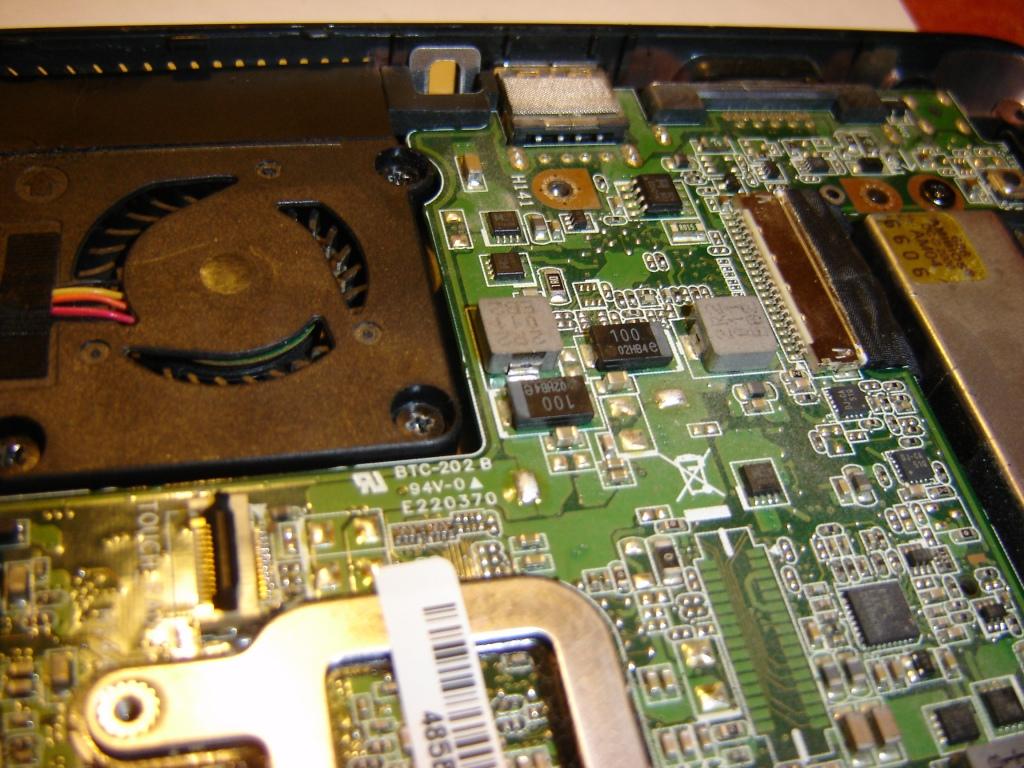

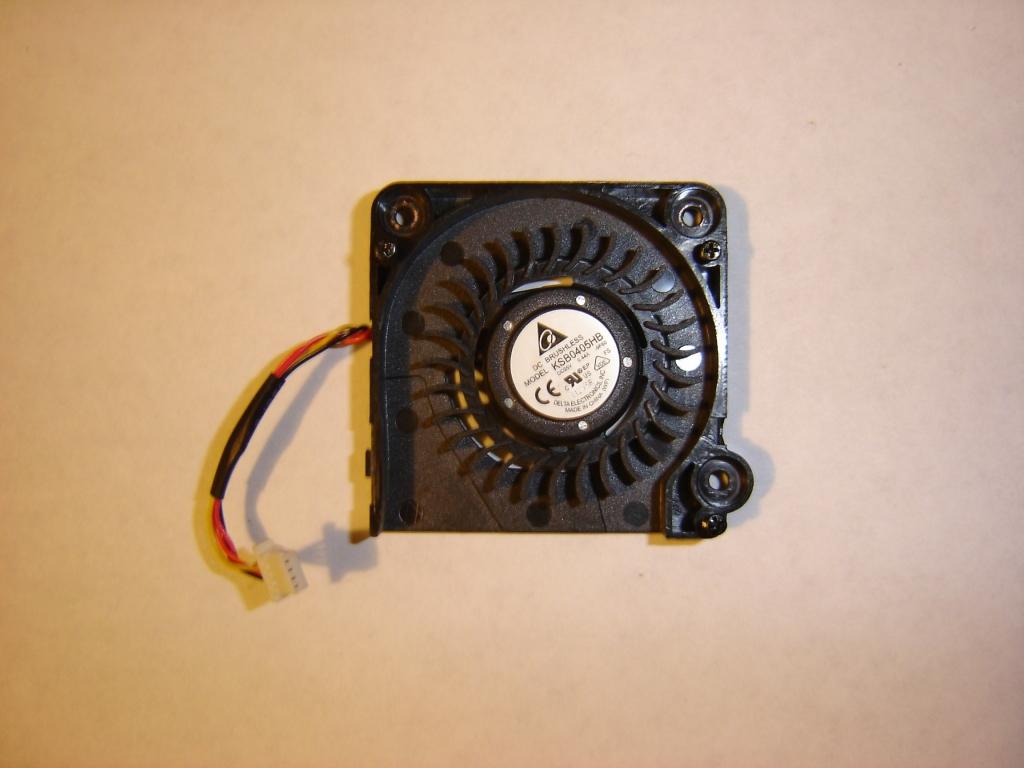

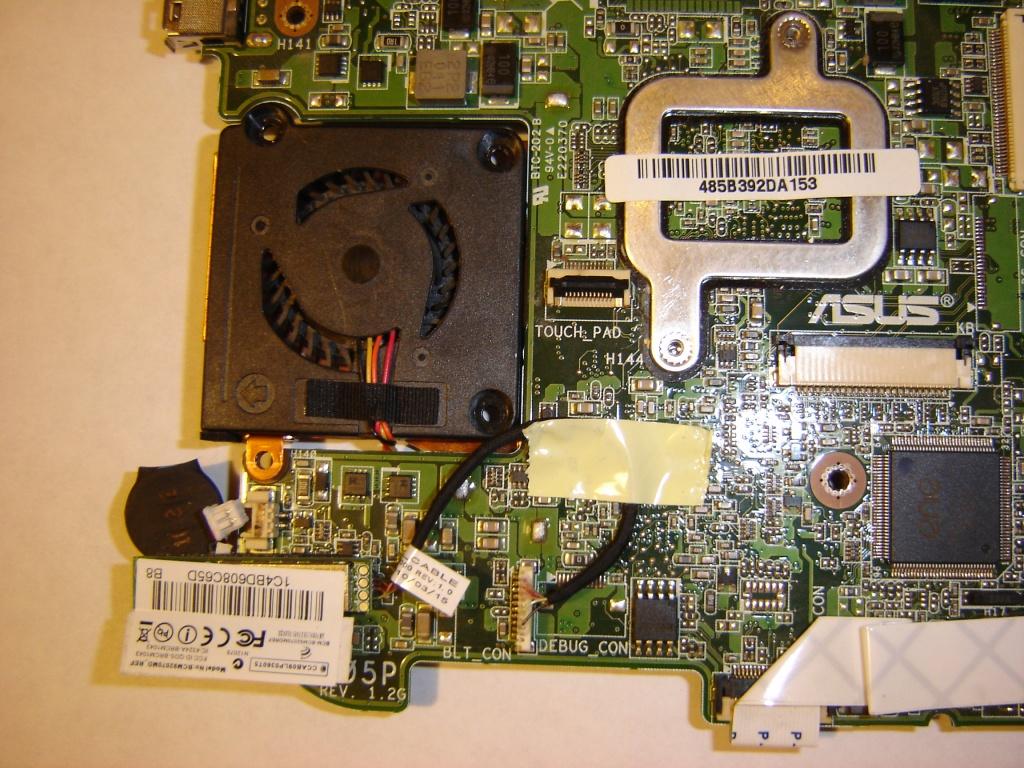

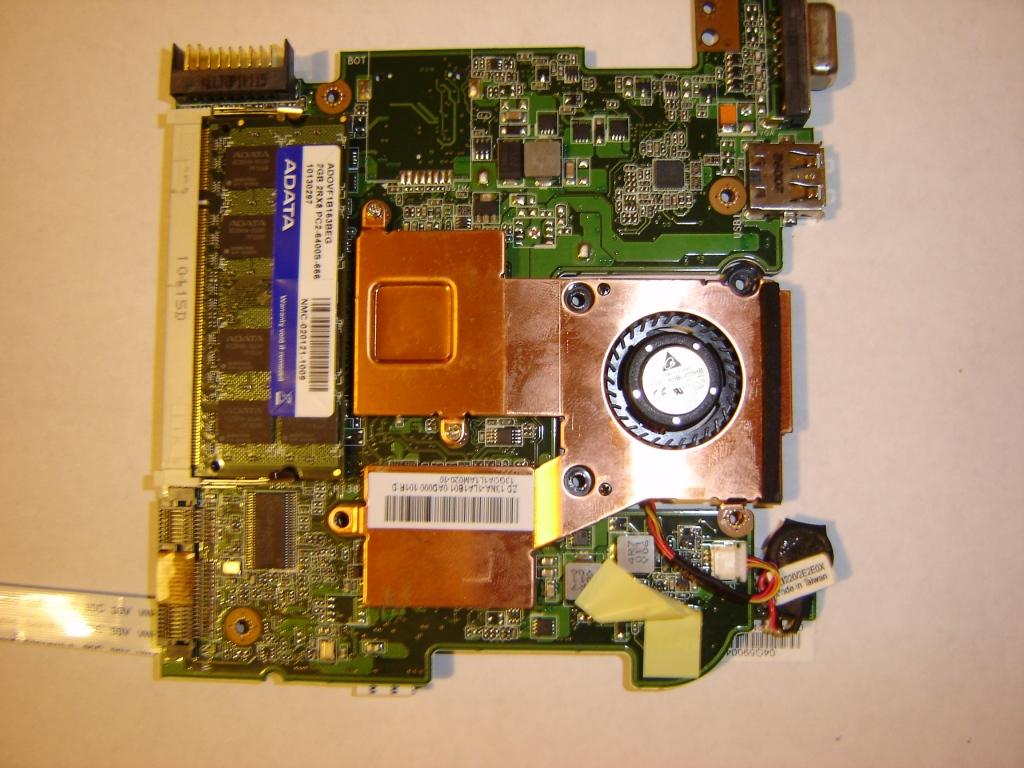

А сейчас покажу как разобрать ноутбук Asus, почти до последнего винтика (ведь кулер в этой модели производители поместили в самый низ, под всеми платами), устраним дефект и соберем все обратно (на всю процедуру у меня ушел один вечер). Менять кулер не пришлось, ограничился чисткой от спресовавшейся пыли и хорошей смазкой - несколько капель машинного масла на ось и втулку.
Ниже представляю фото-отчет "разобрка ноутбук asus, с целью замены кулера или его ремонта, а так же обязательной чистки ноутбука от пыли" с краткими комментариями.
Выключите ноутбук и снимите аккумулятор.

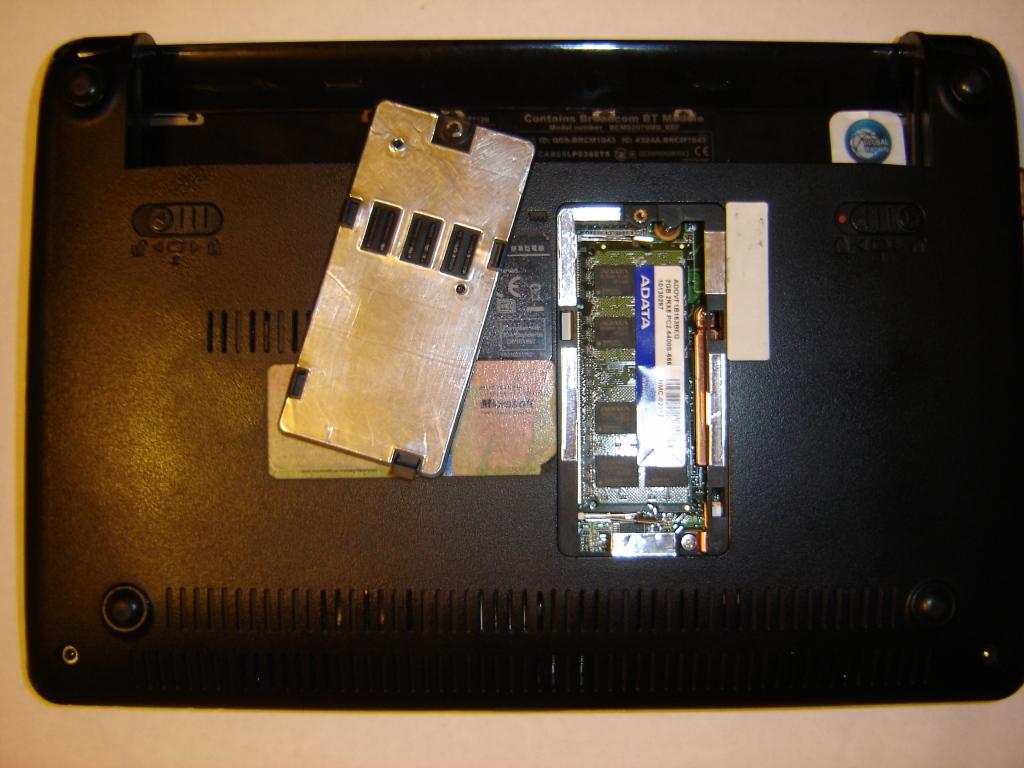

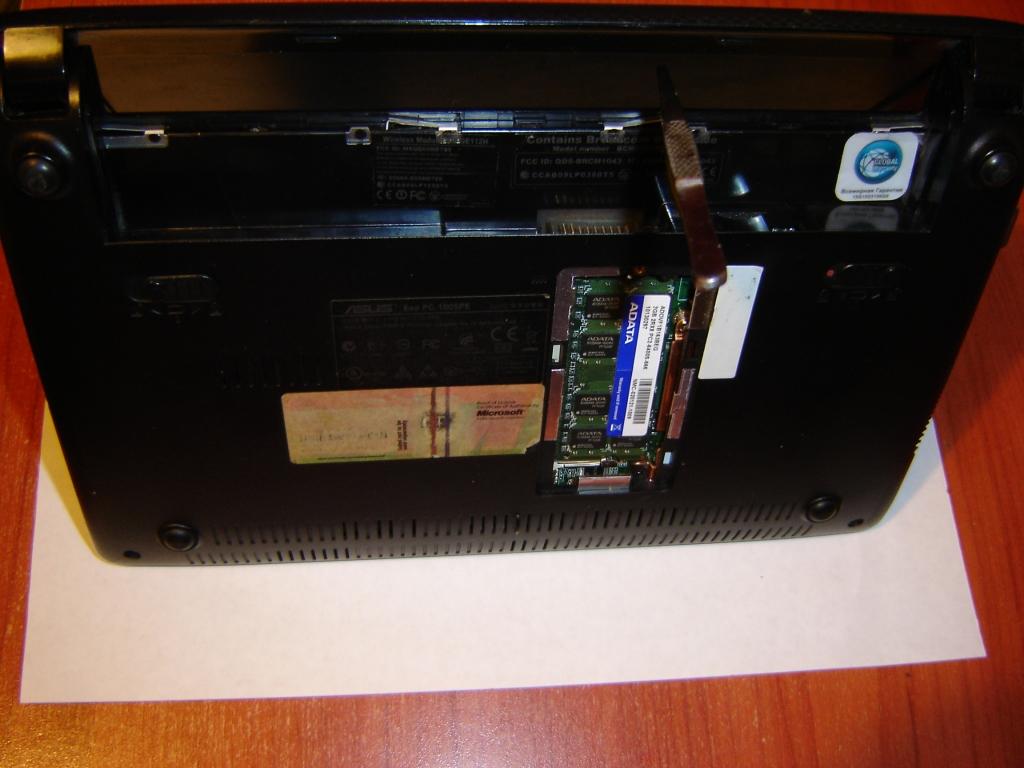

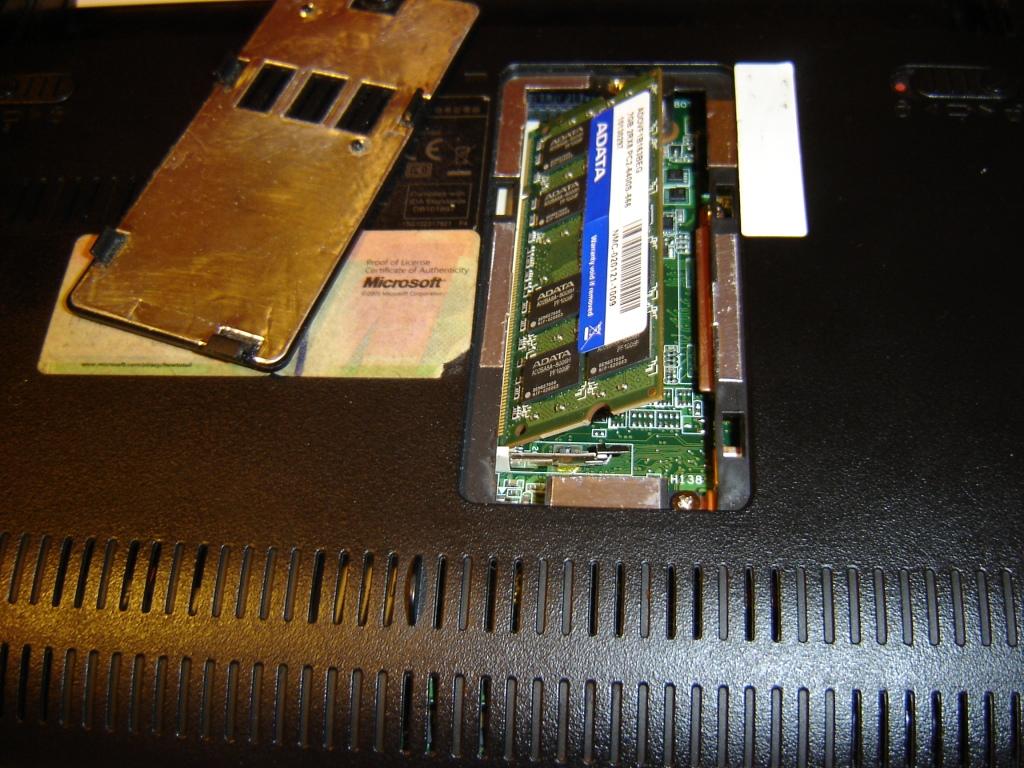

Выньте плату с микросхемами памяти, предварительно открутив крышку.

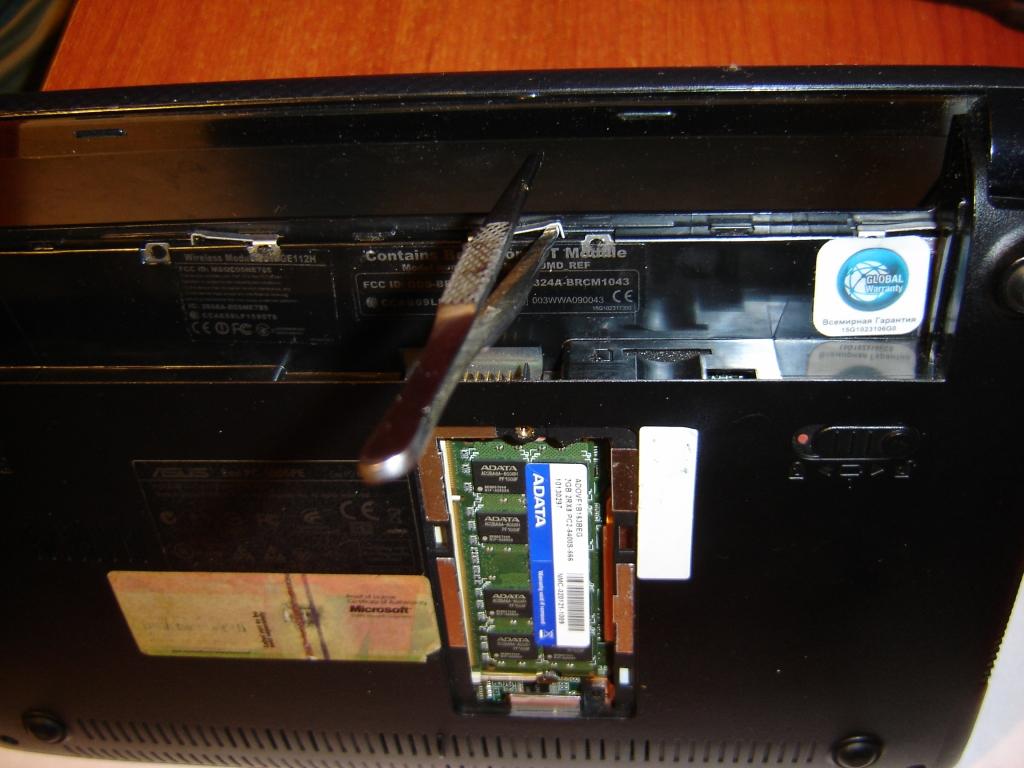

Пинцетом приподнимите защелки, удерживающие клавиатуру, т.е. приподнимите защелку и подложите маленький свернутый кусочек бумаги.
Сильно отжимать защелки нежелательно - они должны пружинить в исходное положение, когда будете собирать все обратно.

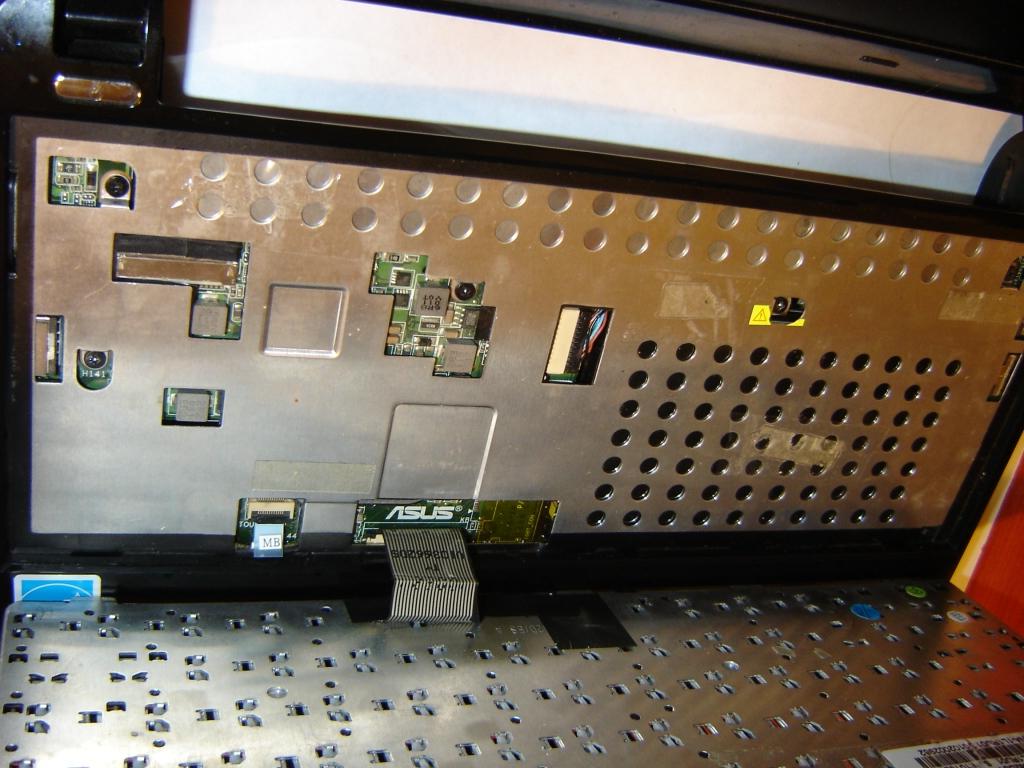

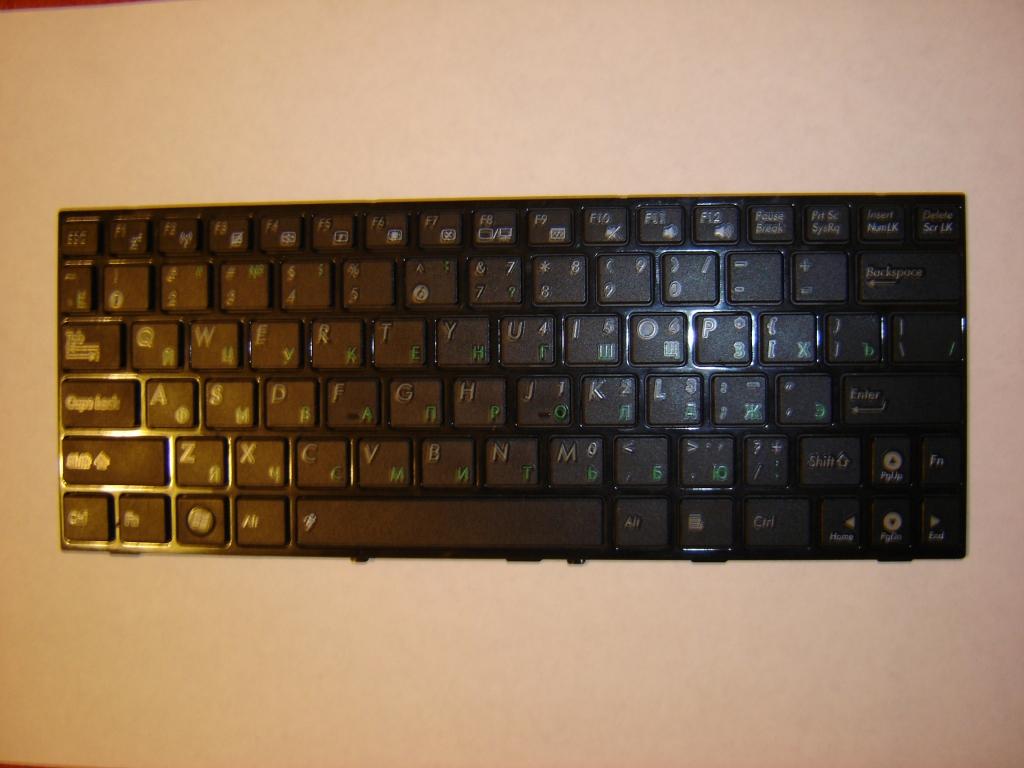

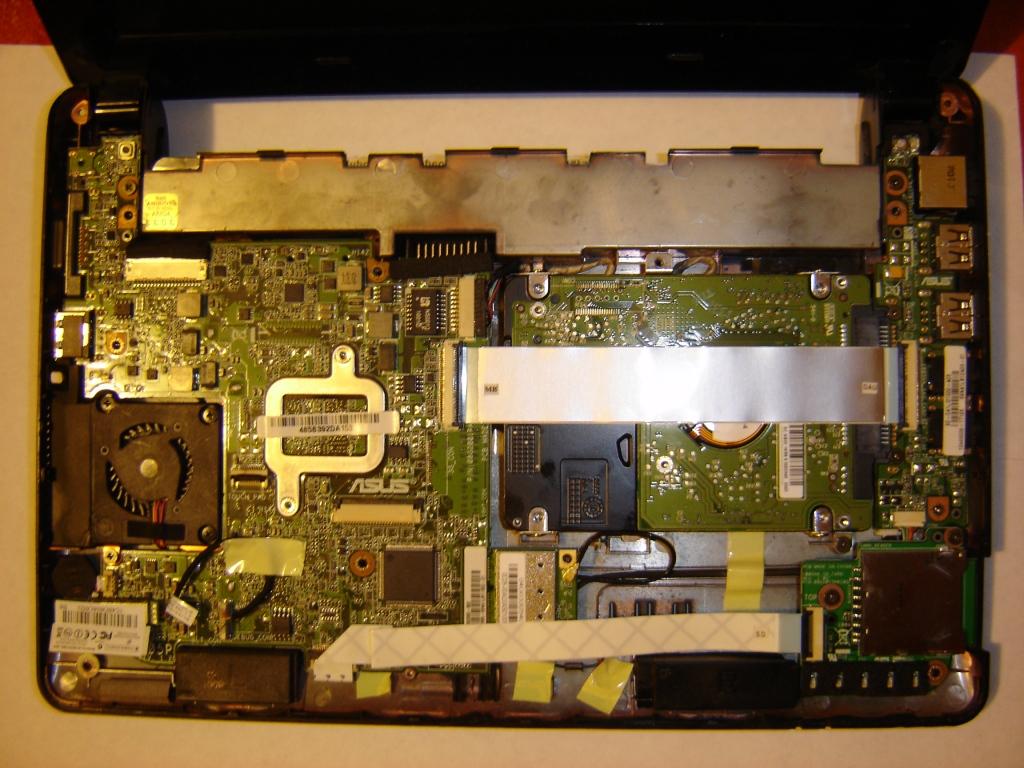

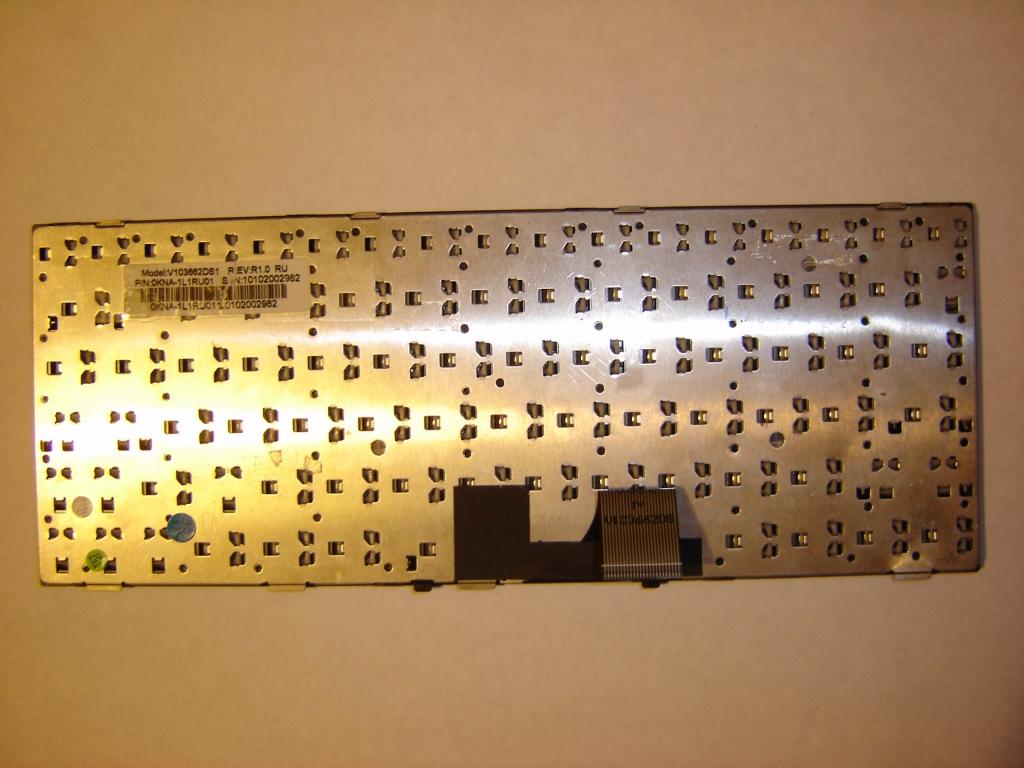

После того, как защелки приподняты, можно приступить к съему клавиатуры. Здесь нужно быть предельно осторожным, поскольку шлейф очень короткий. На этом этапе главная сложность заключается в следующем: клавиатура приклеена к корпусу двусторонним скотчем (на фото Вы можете видеть оставшиеся от него следы клея). Скотч чрезвычайно липкий, держит очень прочно, клавиатуру придется отдирать в полном смысле слова. При помоши тонкой линейки или пластиковой карты, просовывая ее в щель между клавиатурой и корпусом, каким-то образом нужно содрать скотч, аккуратно проворачивая линейку вокруг своей оси то в одну, то в другую сторону. Не знаю как, но это надо сделать.

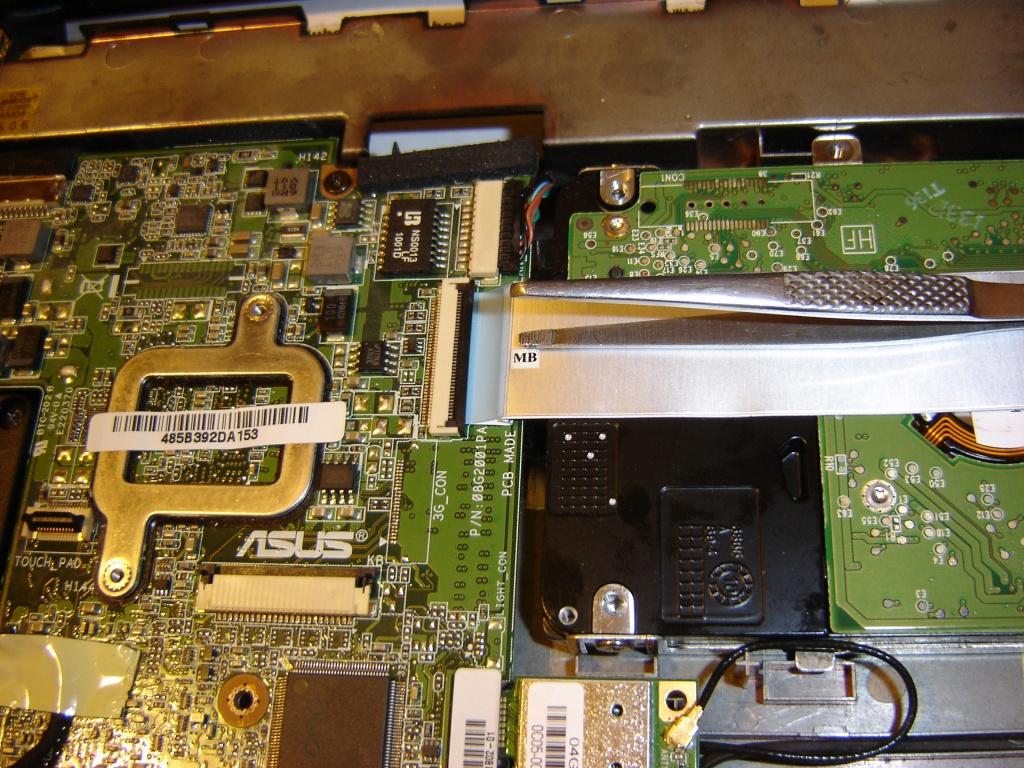

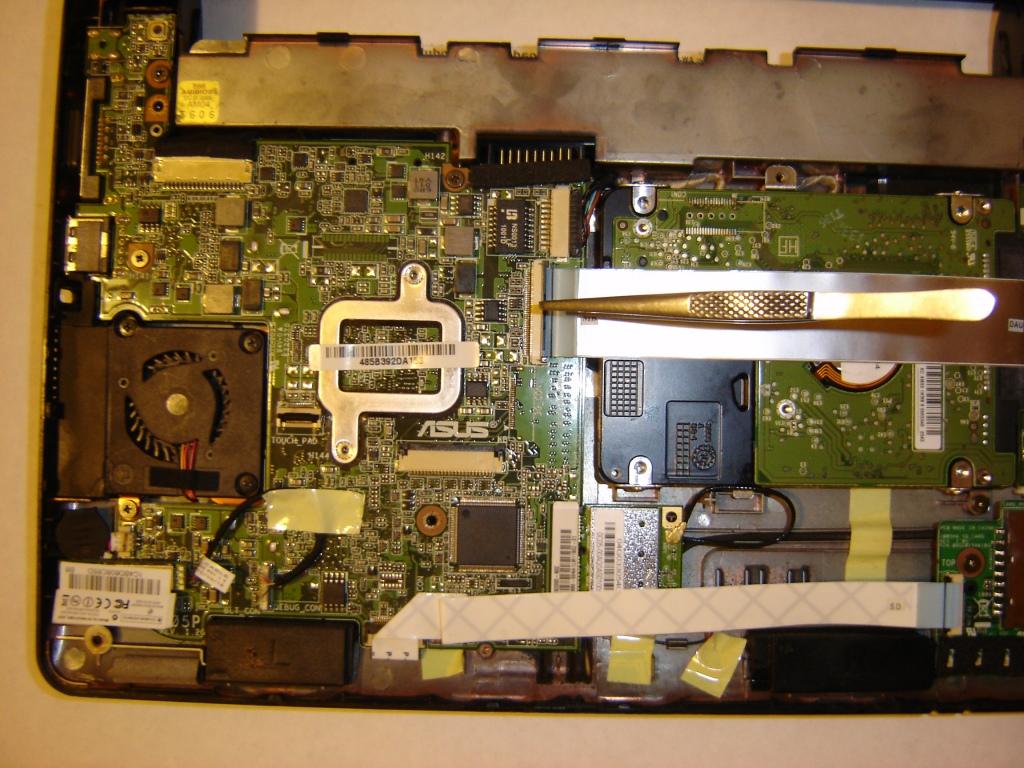

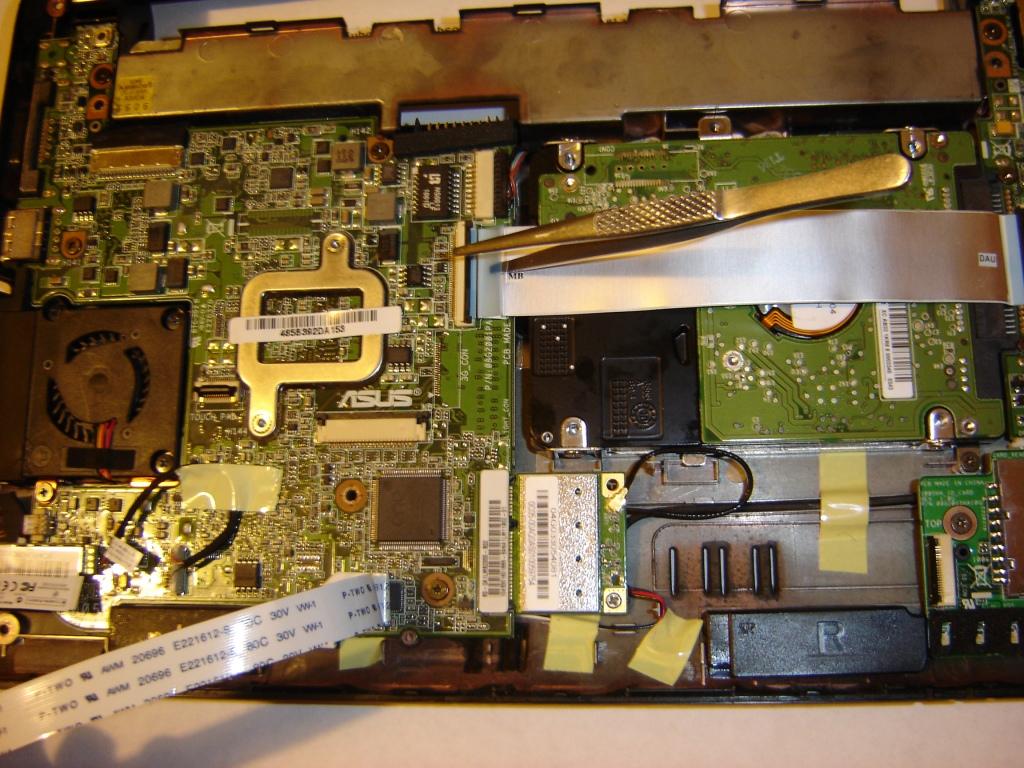

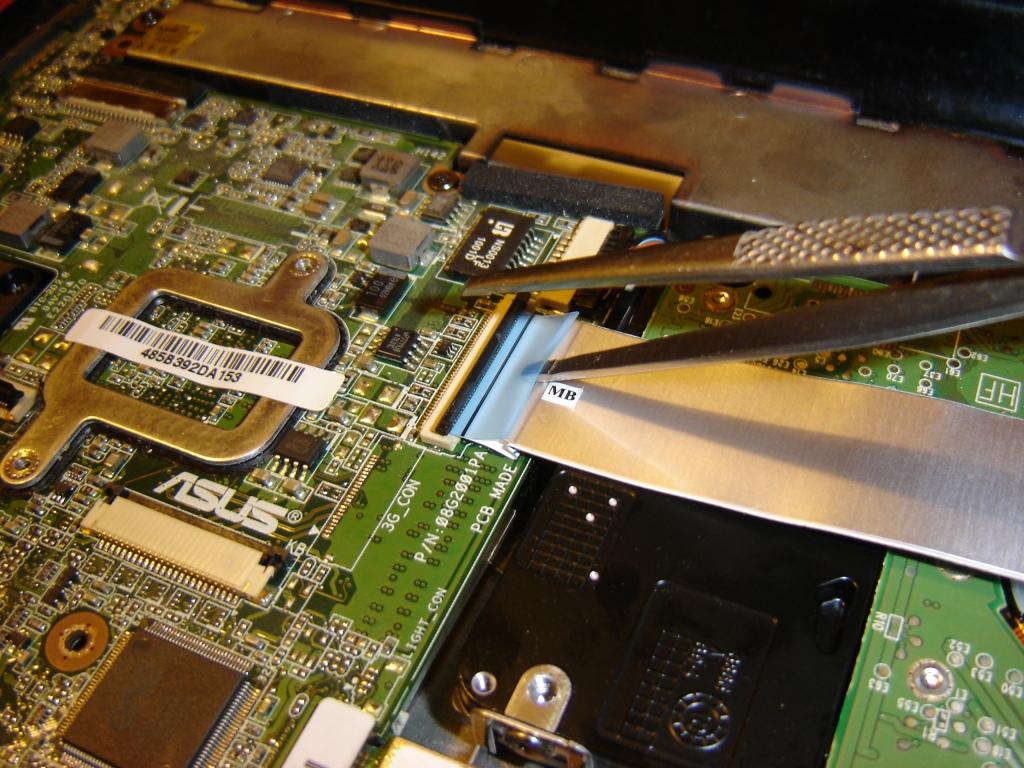

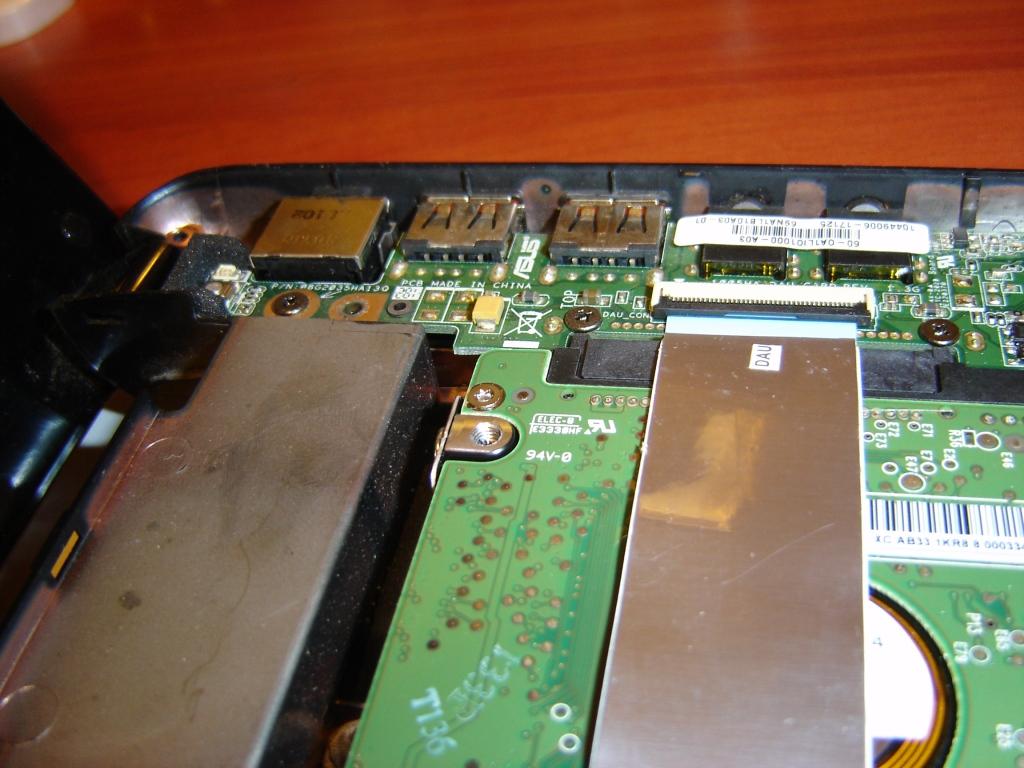

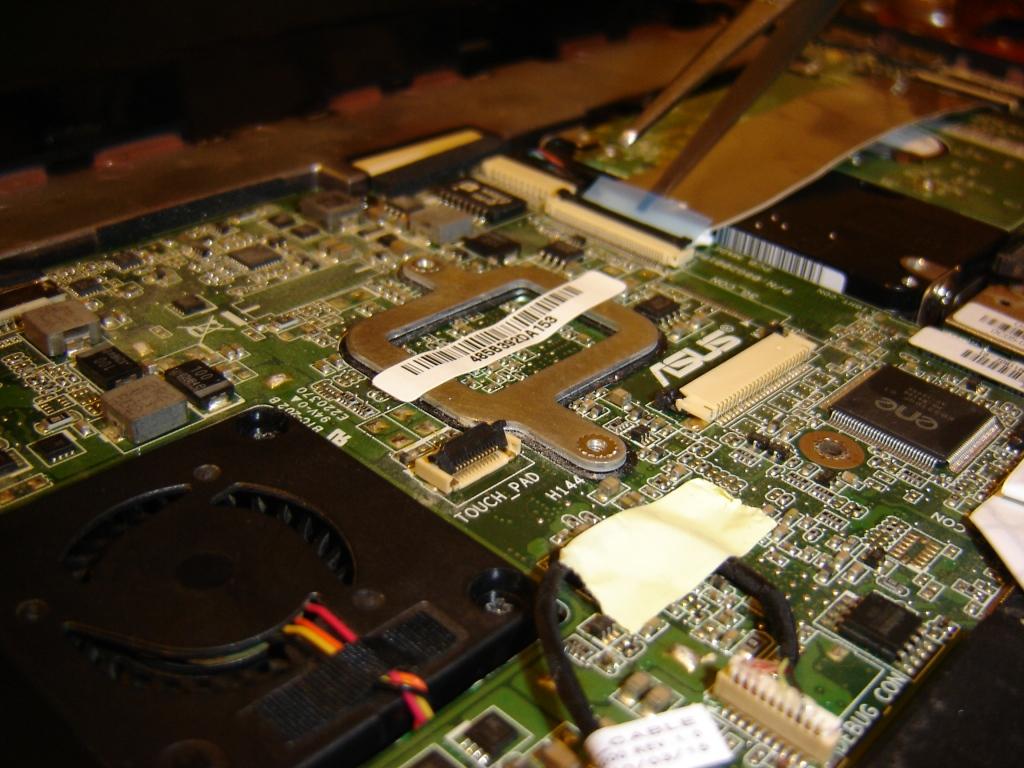

После этого необходимо вынуть шлейф клавиатуры из разъема платы. Разъем - из двух частей: сначала отодвигается защелка, затем вынимается шлейф. После того, как отстегнули защелку, не изгибая шлейф, аккуратно выньте его из разъема.
Внимание - самый ответственный момент: вынимая шлейф из разъема, мысленно представляйте, как Вы будете его вставлять обратно, постарайтесь запомнить, на какой угол вы отклонили клавиатуру от корпуса, как держите шлейф пинцетом, как лежит ноутбук на столе.
Разобрать просто - собрать сложно!

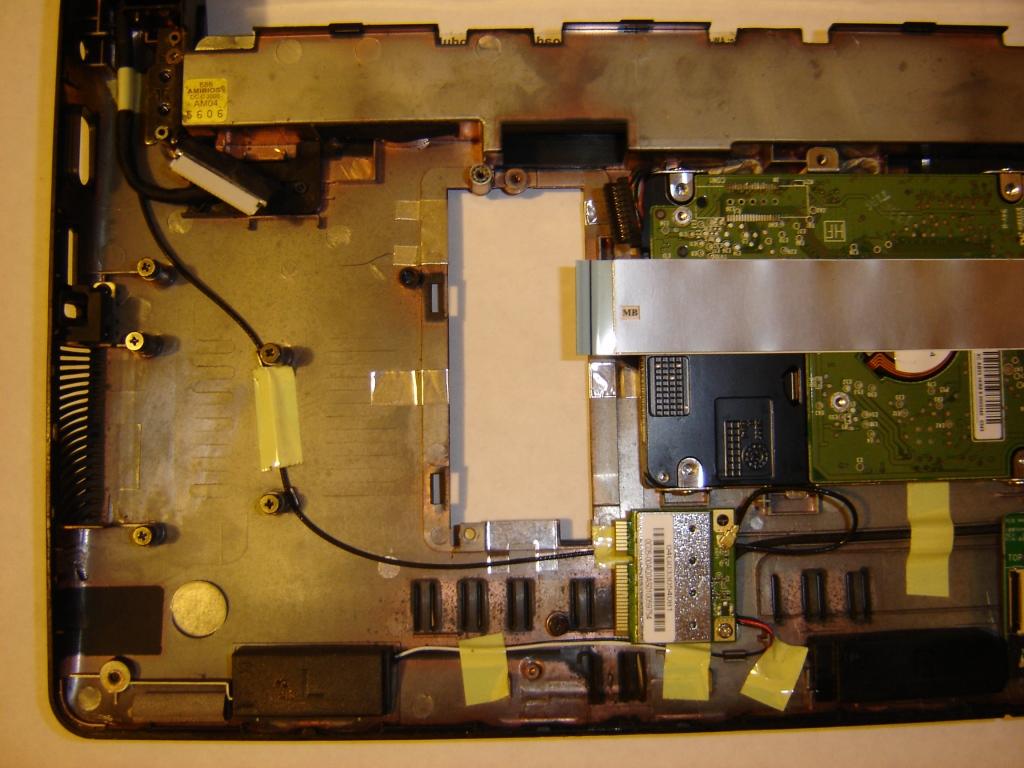

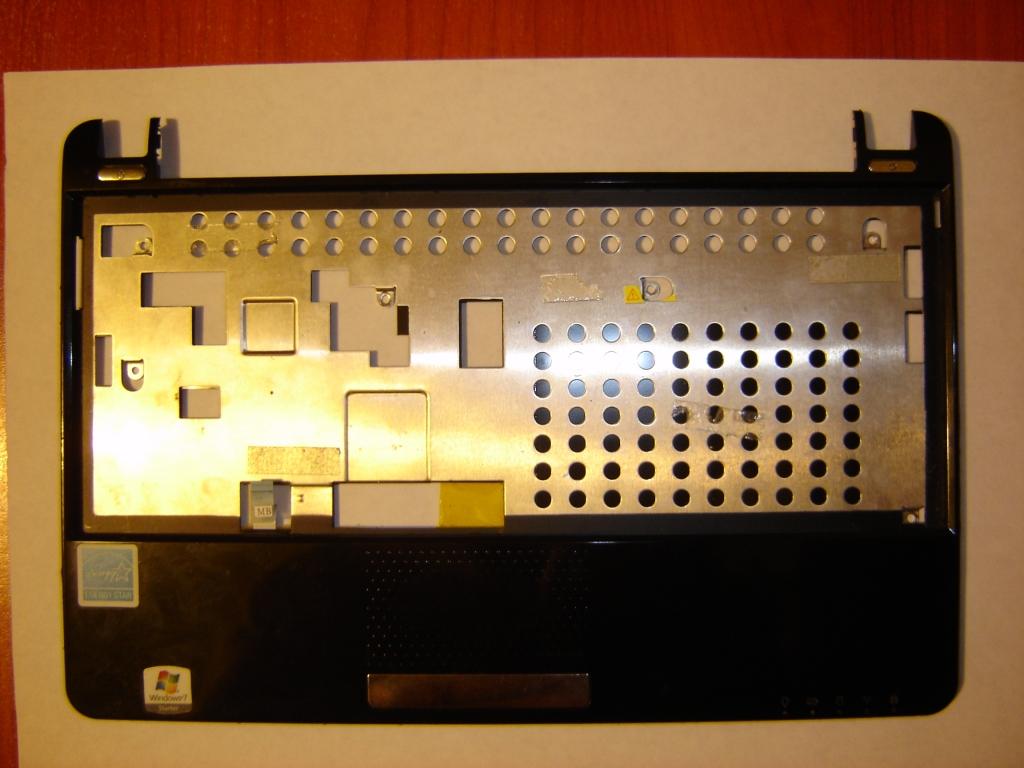

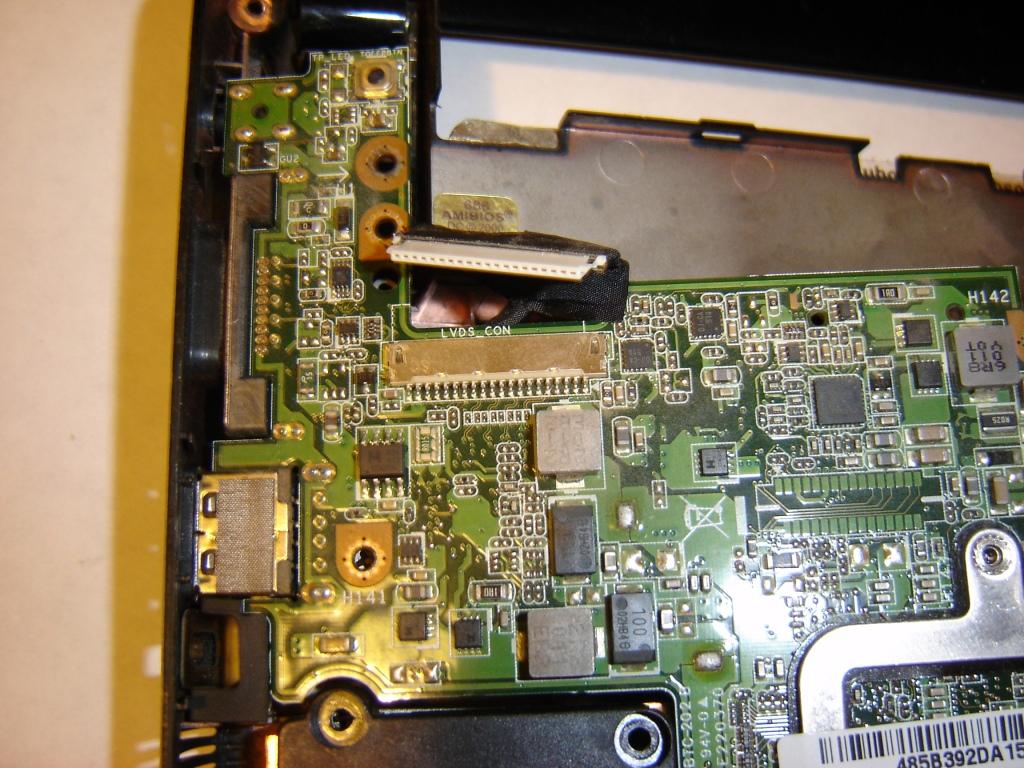

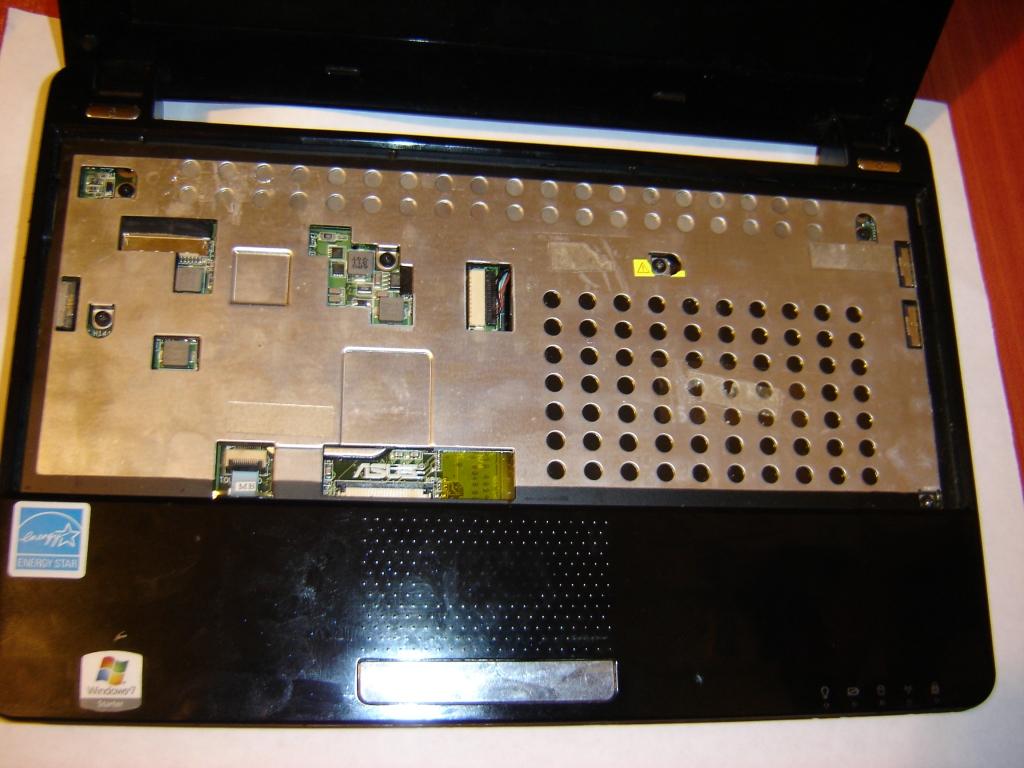

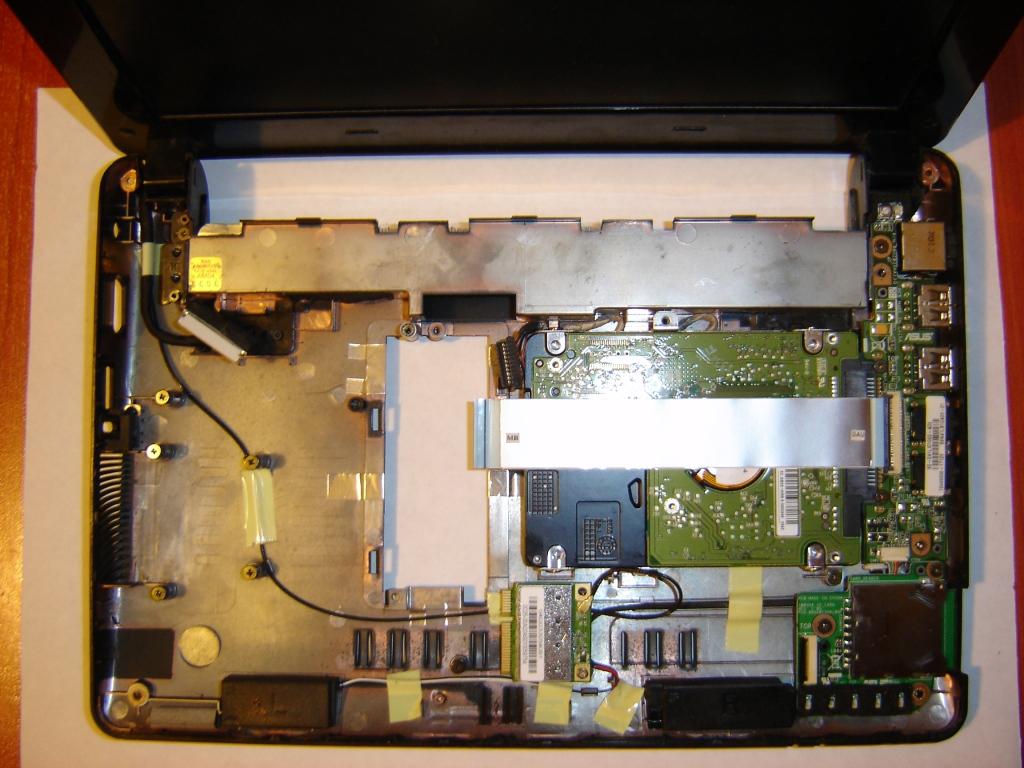

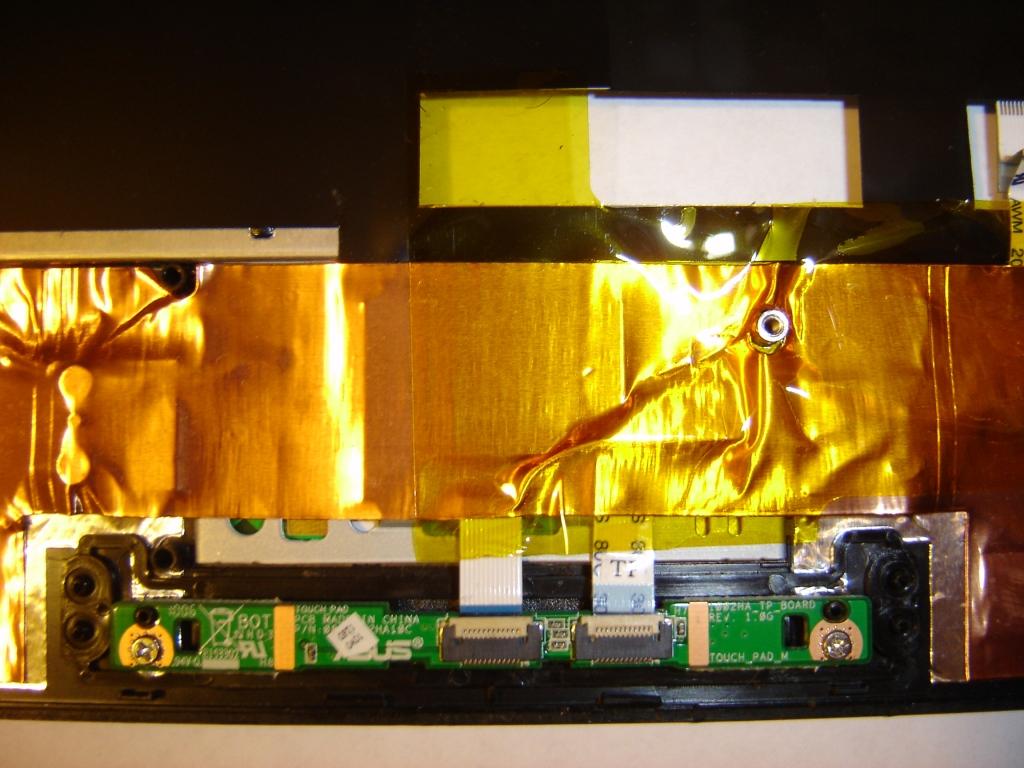

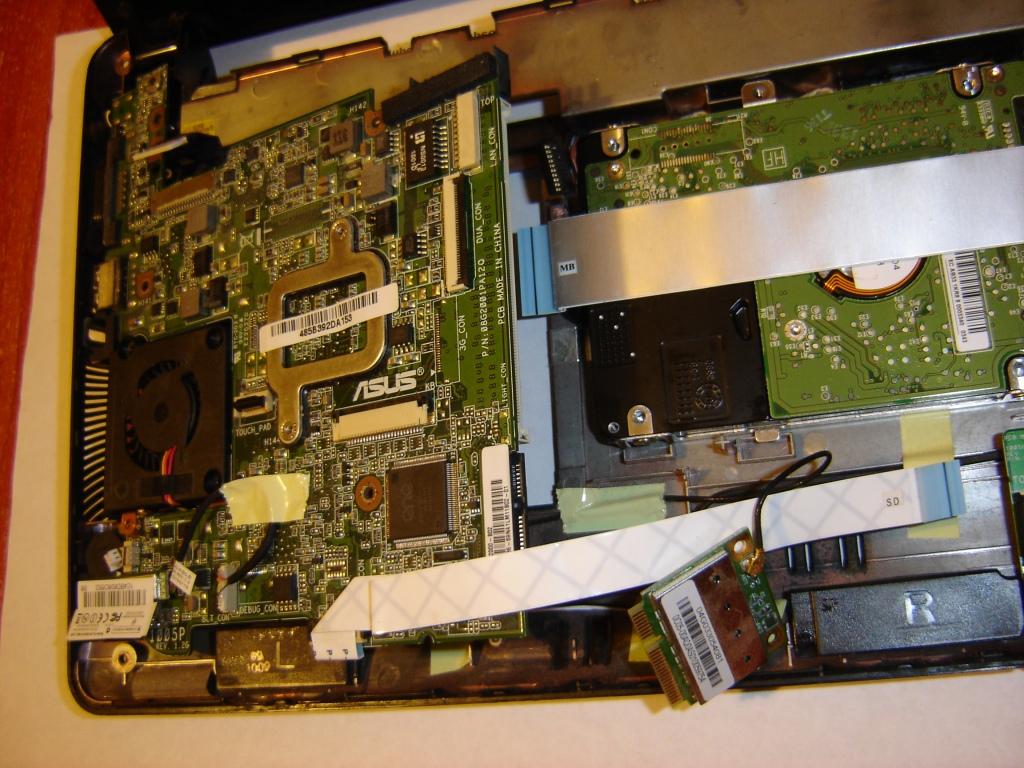

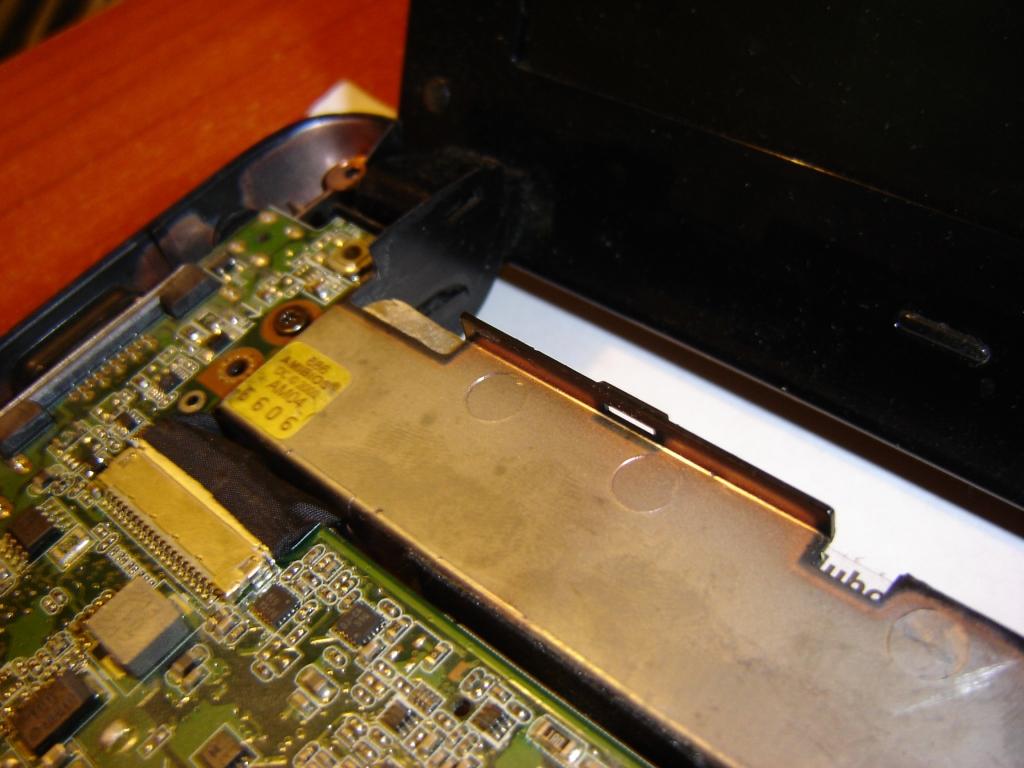

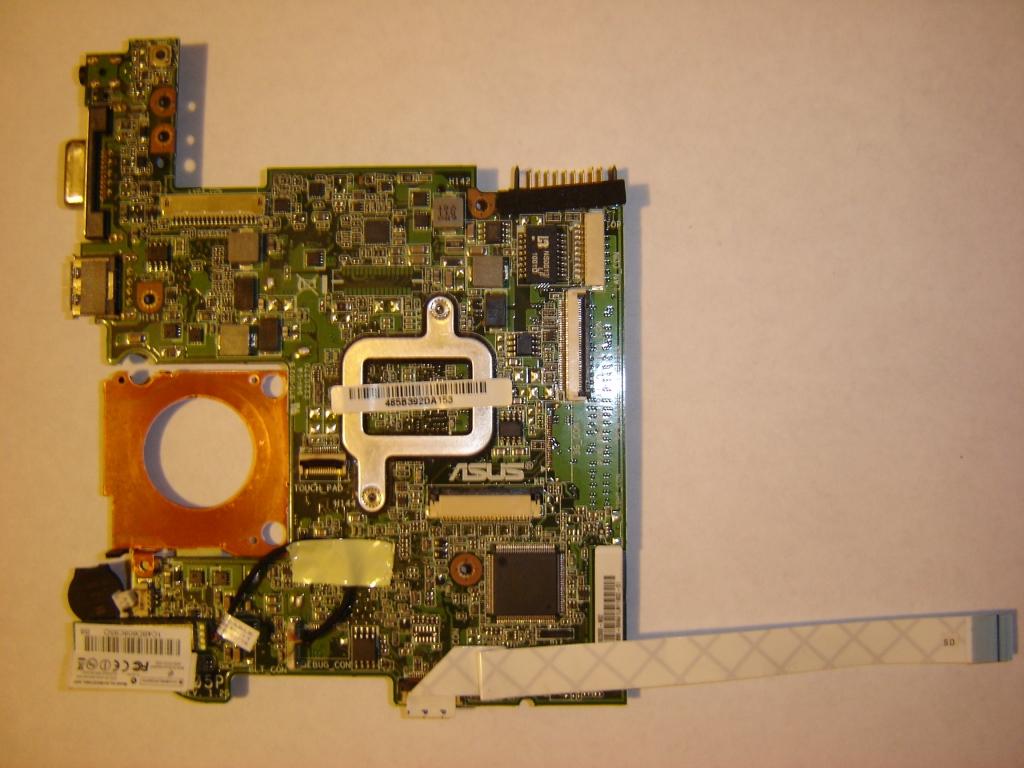

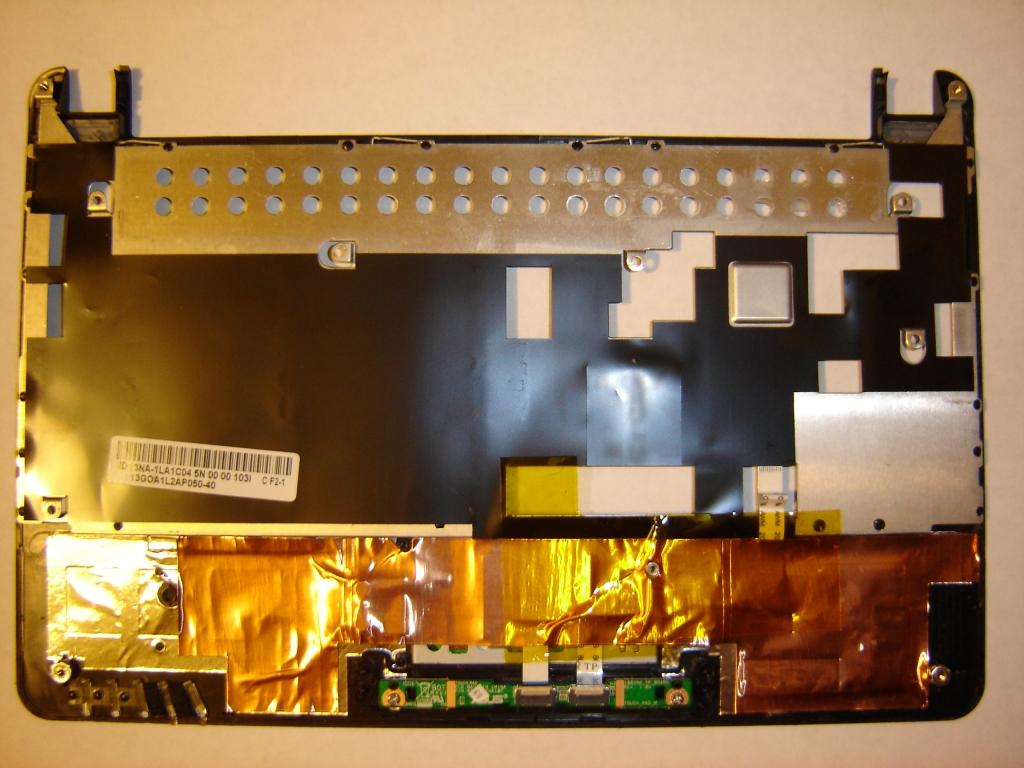

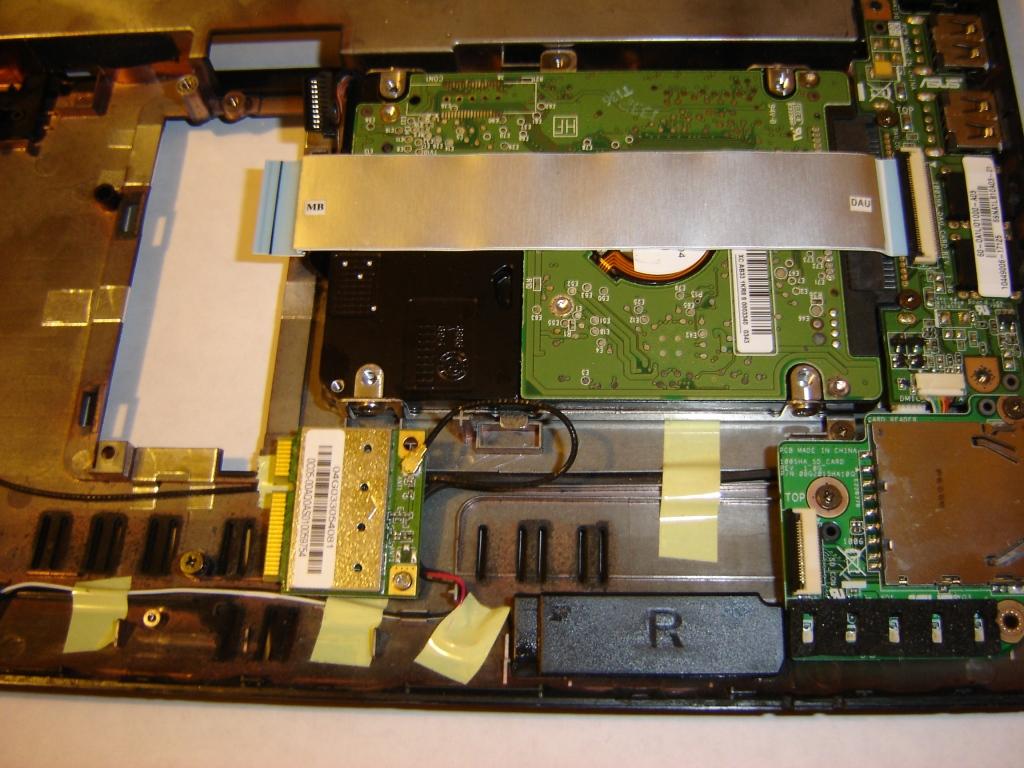

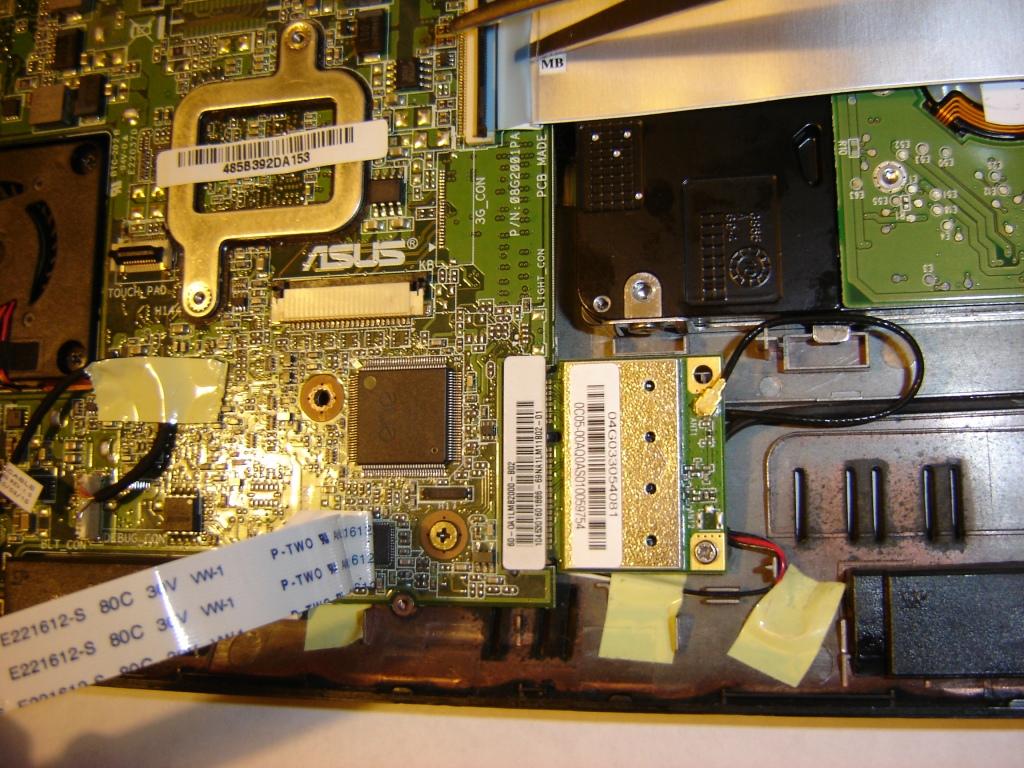

Дальше все интуитивно понятно: откручиваем винтики - складываем в одну кучку, снимаем верхнюю панель, отстегиваем разъемы; откручиваем следующие винтики - складываем в другую кучку, снимаем платы; и т.д. Записывайте последовательность действий.
