Счетчик: назначение, условное обозначение и пример реализации

Счетчиком называется логическая схема, в которой состояние выходных переменных соответствует количеству поступивших на вход импульсов. Каждая выходная переменная счетчика считается двоичным разрядом, а все множество выходных переменных отображает результат счета в двоичной системе счисления.

Счетчик

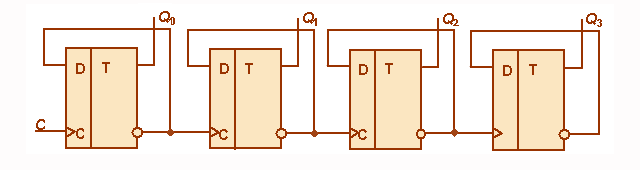

Пример реализации счетчика на четыре разряда:

Счетчик

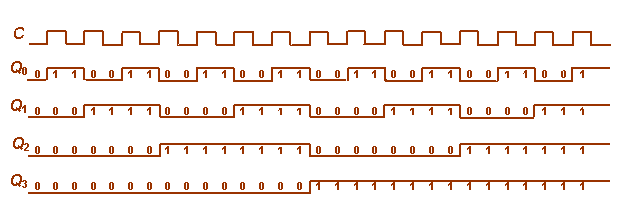

Временная диаграмма работы счетчика на четыре разряда:

Счетчик

Если мысленно развернуть эту диаграмму по часовой стрелки на 90?, исключить повторяющиеся комбинации, то 4-битовые числа по горизонтали будут соответствовать десятичным числам от 0 до 15 или количеству поступивших на вход импульсов.
