Мультиплексор: назначение, условное обозначение и пример реализации

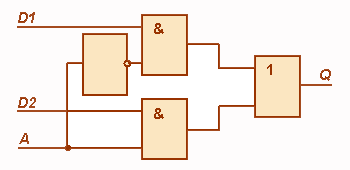

Мультиплексор - это устройство, которое позволяет подключать несколько источников сигналов к одному общему выходу. Ниже приведен пример реализации мультиплексора 2 x 1.

Мультиплексор

Когда адресный вход А равен 0 выход Q равен входу D1, а если А равно 1, то к выходу Q подключается вход D2.

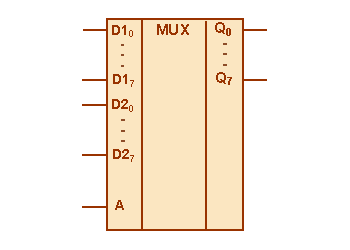

Условное обозначение мультиплексора, который в зависимости от значения адресного входа А подключает к выходу либо восьмиразрядный вход D1, либо - D2 будет иметь вид:

Мультиплексор
