Как сделать колонку своими руками.

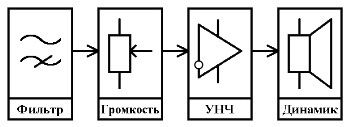

Здравствуйте, уважаемые радиолюбители, гости сайта. Представляю вашему вниманию статью о том, как изготавливается колонка для телефона своими руками. Здесь описан простейший вариант, в котором используется минимум деталей и сохраняется хорошее качество звука. К этой колонке можно подключить телефон, mp3-плеер, ноутбук и т.д.
Основной особенностью используемой микросхемы является экономичность и низковольтное питание, минимальное, обратите внимание, 1.6В; максимальное - 6В, т.е. одного телефонного аккумулятора на 3.7В более чем достаточно (вместо целого пакета аж из 3-х штук в случае с TDA2003 и ей подобных, где Uпит - 12В. А заряжать как? Каждый по очереди или собирать зарядное устройство на 12В).
Совсем другое дело - подключил колоночку к телефону, с которого был снят аккумулятор, и пусть заряжается, а на дисплее всегда виден уровень заряда батареи!
Схема спаяна навесным монтажом - самым простым и быстрым способом без изготовления печатной платы. Но есть и минус, снижающий надежность работы устройства, а именно, если на 6 и 7 ножки МС припаевается по одному проводу от динамика (см. схему), то на 4 или 5 ножку паяются несколько проводов плюс экран сигнального провода. В этом и сложность: припаеваете очередной - отпаевается предыдущий. Если собрать провода в скрутку и паять к одной ножке, то возможно замыкание на соседние. К тому же из-за толщины скрутки тонкая ножка МС не выдерживает жесткости скрутки и при малейшем наклоне гнется, в итоге - возможно замыкание. Как этого избежать, смотрите здесь. В видеоуроке показано, в какой последовательности вести сборку. Вообще идеальный вариант - это паять к каждой ножке МС по одному проводу.
Используемая в конструкции микросхема TDA7050 (в корпусе DIP-8) не требует установки на теплоотвод, это очень важно для портативной колонки. Ведь теплоотвод довольно крупная деталь, а место в корпусе ограничено. Да и крепить его как-то придётся.
Несколько слов о мощности. Даже средней громкости вполне достаточно для индивидуального прослушивания, а если включить колонку на всю громкость, то музыка и слова песен разборчиво слышны на улице в радиусе 8-10 метров даже в ветреную погоду, см. видео. Оцените работу колонки в полевых условиях, её громкость, качество звучания, удобство эксплуатации, портативность. Это особенно актуально для ребят, увлекающихся спортом, любителей вело-прогулок и активного отдыха.
Микросхема (МС) выпускается и в более компактном виде: тип корпуса SOP-8. Ключом, относительно которого ведётся отсчёт ножек, является точка на корпусе около 1-го вывода или снятая фаска вдоль одной из сторон. Если хорошо присмотреться, то её можно увидеть. Работать с МС в таком исполнении очень сложно из-за ее малых размеров. Нагрузка на зрение довольно чувствительна, а также необходим опыт и точные движения паяльника. Начинающим радиолюбителям очень не советую использовать МС в корпусе SOP-8, к тому же она ощутимо грелась при работе - пришлось изготовить теплоотвод из алюминиевой гильзы от электролитического конденсатора и приклеить каплей клея к МС. Фото выложены с целью проинформировать вас, что такой вариант тоже возможен. Повторять не стоит. Лишние трудности ни к чему.
Динамик - малогабаритный, сопротивление катушки или импеданс 8 Ом, 1Вт, 1ГДШ-9; 8 Ом, 2Вт, 0.5ГДШ-2; 8 Ом, 3Вт, 1ГДШ-6; широкополосный 8 Ом, 3Вт, 3ГДШ-7 или китайский аналог 8 Ом, 3Вт, YD103-04; в крайнем случае прямоугольную 4 Ом, 3Вт с компьютерных колонок Genius. Именно динамик определяет размеры будущей колонки, она должна быть компактной, лёгкой, удобной в эксплуатации, просто крепиться на поясе или ремне.
Корпус лучше всего изготовить своими руками. Я решил сделать его из фанеры толщиной 3 мм и покрыть лаком. При изготовлении корпуса использовал настольный деревообрабатывающий станок. Мини-циркулярка. Спаять можно что угодно и как угодно, но вот законченый вид конструкции придаёт всё-таки эстетичный корпус, детали которого изготовлены на станке, а не вручную лобзиком или ножовкой. Хотя... можно и вручную для начала.
Резистор - R1 регулировочный. Применяется для изменения громкости и отключения источника питания. Желательно использовать малогабаритные резисторы, типа СПЗ-3 или СПЗ-4вМ от 10кОм до 47кОм. СПЗ-3 с выключателем (одна пара контактов) требует установки на плату. Трудоёмко, но оно того стоит: на плате можно разместить входной разделительный конденсатор С1, миниразъём для подключения аккумулятора, сглаживающий конденсатор питания, детали фильтра НЧ, ограничительный резистор светодиода, саму микросхему УНЧ и т.д. Со временем, как правило, возникает желание усовершенствовать и дополнить конструкцию новыми возможностями. Резисторы типа СПЗ-4вМ с выключателем (две пары контактов) и крепятся при помощи гайки, в отверстие корпуса. Это намного проще. Однако габаритные размеры больше, а ручка будет выступать за пределы колонки. Можно обойтись и без регулировочного резистора, громкость тогда придется изменять в mp3-плеере или в телефоне.
По поводу аккумулятора, отмечу следующее: подойдёт практически от любого старенького мобильного телефона. Я использовал MOTOROLA C350, он же является и зарядным устройством после незначительной доработки.
Ёмкость аккумулятора 800 мА/час (чем выше этот показатель, тем дольше время работы усилителя). На один заряд колонки приходится 3-4 заряда mp3-плеера данной модели.
Подключается аккумулятор при помощи микро-разъема. Изготовить его можно самостоятельно. Получается на редкость прочное, надежное миниатюрное соединение. Изготавливается из составных частей широко распространенных разъемов. Особенностью является то, что внешне разъемное соединение выглядит, как цельный провод практически без утолщений. Термоусадочная трубка дополнительно сдавливает контакты (один в другом). Чтобы разомкнуть, приходится прикладывать усилие. Посмотреть принцип работы разъемов можно здесь. В видеоуроке показано их применение при подключении динамика и аккумулятора. Такие разъемы можно с успехом использовать в любой радиоэлектронной аппаратуре.
| Максимальная выходная мощность | (Uпит = 4В) | 1 Вт |
| Минимальное напряжение питания | 1.6 В | |
| Максимальное напряжение питания | 6 В | |
| Максимальное входное напряжение | 50 мВ | |
| Ток потребления | (Uвх=0) | 3.2 мA |
| Максимальная амплитуда тока на входе | 0.5 А | |
| Коэффициент нелинейных искажений | (Pвых = 50 мВт) (Рвых = 0.1 Вт) (Рвых = 1 Вт) |
0.1% 0.5% 8% |
| Коэффициент усиления | 32 дБ | |
| Диапазон воспроизводимых частот | 50 Гц - 18 кГц | |
| Отношение сигнал/шум | (Рвых = 1 Вт) | 60 дБ |
| Оптимальное сопротивление нагрузки | 8 Ом |
Скачав видеоурок Вы узнаете, в какой последовательности вести сборку УНЧ, каким инструментом лучше воспользоваться, сможете наглядно увидеть технику выполнения работ. Повторив вместе со мной всю последовательность действий, сэкономите драгоценное время и быстро добьетесь желаемого. Творческих Вам успехов. И всем удачи.
